Что возникает при качании дробящего конуса с валом (#161408)

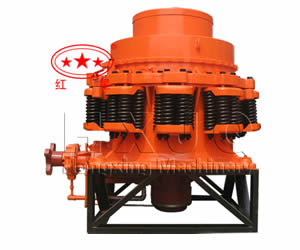

Конусная дробилка с подвешенным валом состоит из нижней части и средней части корпуса, скрепленных болтами. На корпусе крепится массивная траверса, в центре которой смонтирована подвеска вала дробящего конуса, закрываемая колпаком. Подвеска вала состоит из опорного кольца и втулок.

Дробящий конус приводится в движение от горизонтального вала через коническую зубчатую передачу и вал, который вращается в конусной втулке, имеющей наклонную эксцентричную расточку. Дробящий конус опирается на сферический бронзовый подпятник. Вес вала и дробящего конуса, а также вертикальные составляющие усилия дробления воспринимаются этим подпятником. При качании дробящего конуса с валом возникает центробежная сила, направленная в сторону смещения вала. При вращении конусной втулки, центр тяжести которой не совпадает с осью ее вращения, также возникают центробежные силы. Для уравновешивания этих центробежных сил и для исключения возможной вибрации заливают свинцом часть обода большого конического колеса или отливают колесо с соответствующим приливом.

В опорное кольцо ввернут на трапецеидальной резьбе наружный конус. При попадании в дробящее пространство дробилки недробимых предметов благодаря пружинам наружный конус вместе с броней приподнимается, что предотвращает аварию. Однако от заклинивания посторонних предметов это полностью не предохраняет, а извлечение их сопряжено с большими трудностями. Дробилка конусная имеет централизованную смазку и стопорное устройство.
